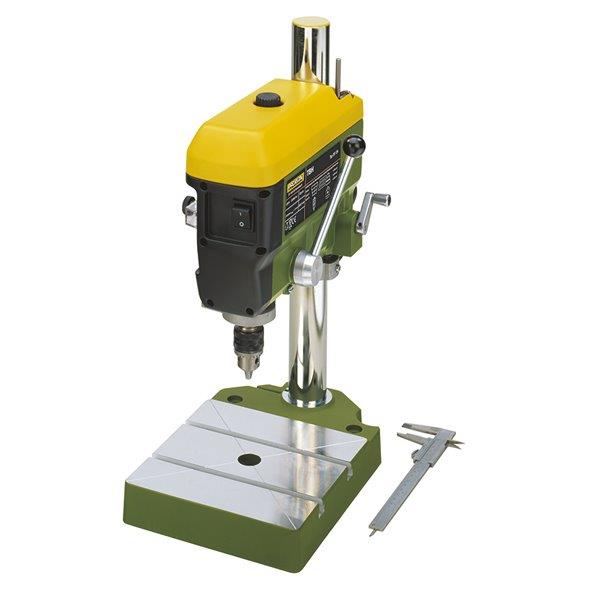

Proxxon BORDSBORRMASKIN TBH. 240 V. 3 HASTIGHETER

För plan-, lång-, kägel- och ursvarvning, fräsning av in- och utvändiga
gängor, noter etc. Bearbetning av stål, NE-metall. Vibrationsfri under
högsta belastning. Slipad, bredspårig prismamatning för optimal precision
och stabilitet (konstruktionsmässigt mycket bättre än stock- eller
stångmatning). Omfångsrikt tillbehörsprogram. Fräst passyta för fräspelaren
PF 400 (med gängade hål på maskinbädden).

Tekniska data:
Dubbavstånd 400 mm, dubbhöjd 85 mm. Maximal ämnesdiameter
över support 116 mm. Tvärribbad maskinbädd av gjutjärn med bredspårig
prismamatning (viktigt vid fräsning).” Överdimensionerad”
huvudspindel med två inställbara rullager och fäste för MK 3. Spindelöppning
20,5 mm. Varvnoggrannhet utan chuck 5/1000.
Precis 3-backschuck spännvidd 100 mm. 6 olika spindelvarvtal genom
omläggning av kilrem: Steg 1: 80, 330, 1.400V/min: Steg 2: 160, 660,
2.800 v/ min. Motorns avgivna effekt 550 W. Bekväma inställningsrattar
(2-delad) med justerbart 0-läge. Ett
delstreck = 0,05 mm. Inkopplingsbar
automatmatning (valfritt 0,07 eller
0.14 mm/ v).
Integrerad gängskärningstillsats för
höger och vänstergängor med utbytbara
kugghjul för 19 olika stigningar
(metrisk) : 0,2 – 0,25 – 0,3 – 0,35 – 0,4
– 0,45 – 0,5 – 0, 6 – 0,7 – 0,75 – 0,8 –
0,9 – 1.0 – 1,25 – 1,5 – 1,75 – 2,0 – 2,5
– 3,0 mm. Även tumgänga från 10-48
spår. Inklusive roterande dubb (MK2)och 10 tandkrans chuck (MK2, passning B 12) huvudspindel med
trapets gänga 12 x 1,5. Inställning tvärslid : 85 mm. Inställning
toppslid: 52 mm, vridbar för
konsvarvning. Gradindelning
upp till 45°. Dubbdocka med
MK2 fäste. Kan köras ut 40 mm.
Diameter 24 mm. Med skala.
Mått: ca 900 x 400 x 300 mm (L
x B x H). Vikt ca 45 kg. För svarvstål
10 x 10 mm.
